Dissipador com janela para cooler

Uso de cooler em luminárias para aquário


    Utilizar um cooler em um dissipador de calor melhora muito o seu desempenho.  Em situações onde a aparência é importante, embutir o cooler dentro do dissipador de calor pode ser uma solução elegante.

    Luminárias de aquários plantados ou de aquários marinhos são fortes candidatas ao uso de dissipadores com coolers.  Abaixo o dissipador RDD17232-300 com uma janela de 121mm indicada para acomodar um cooler de 120x120:


Figura1:  Dissipador de calor RDD 17232-300 com uma janela centralizada para colocação de cooler



        Abaixo estão dois exemplos de dissipadores de calor que podem ter as aletas rebaixadas para uso de cooler:





Figura 2: Destaque com as dimensões dos perfis RDD10425 e RDD17232



        Nos exemplos mostrados na figura 2, o perfil RDD10425 acomodaria um cooler de 80x80 enquanto que o perfil RDD17232 acomodaria um cooler de 120x120.  Os coolers possuem uma altura que precisa ser levada em consideração e algumas medidas não são facilmente encontrados no Brasil.  Coolers de 120x120 mais comuns possuem altura de 38mm e  25mm embora existam outras medidas:

cooler 120x120x38
cooler 120x120x25
cooler 120x120x20
cooler 120x120x15

        A altura do cooler "mais ou menos"(*) define a profundidade da janela a ser aberta no dissipador de calor.  Abaixo um desenho mostrando um cooler de 120x120x20 inserido em um dissipador RDD17232:




    Figura 3:  representação de um cooler 120x120x20 completamente embutido dentro do dissipador de calor RDD17232.



(*) define a profundidade "mais ou menos" porque:

- a montagem pode deixar um cooler parcialmente embutido.  Seria o caso de utilizar um cooler 120x120x25 na situação mostrada na figura 3.  Como a janela possui 20mm de profundidade e o cooler possui 25mm de altura, parte do cooler ficaria à mostra (o cooler ficaria 5mm para fora do dissipador de calor neste exemplo).

- o espaço por onde sairá o ar também é importante.  Não adianta rebaixar uma janela para cooler eliminando completamente as aletas pois o cooler ficaria encostado na base lisa do dissipador de calor.  Seria uma montagem onde o ar não teria por onde sair.



        Recomenda-se uma janela ligeiramente maior que o tamanho do cooler.  Para um cooler de 120 é aconselhável uma janela de 121.  Note que o dissipador RDD17232 possui 20 aletas e para acomodar o cooler de 120x120 é necessário remover parcialmente 14 aletas centrais, criando um espaço com mais de 121mm.





Figura 4: representação de um cooler 80x80x15 embutido no dissipador RDD10425


        Para embutir um cooler no dissipador RDD10425 é necessário remover as 11 aletas centrais.  Apenas as duas aletas laterais permaneceriam nesta janela como pode ser visto na imagem abaixo:

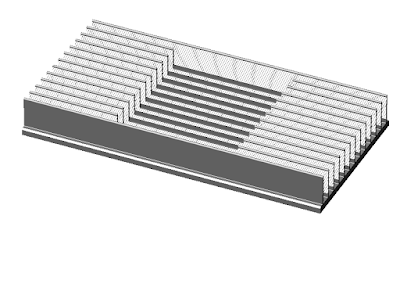

Figura 5: Dissipador RDD10425 com janela para cooler 80x80x15




        O desempenho dos dissipadores de calor melhora significativamente com a adição de um cooler e a maior eficiência é obtida colocando o cooler para soprar o ar contra o dissipador de calor.  É possível ter uma idéia do quanto melhora a eficiência e este é o tema de uma nova publicação.
